這是最近熱播的一部公安題材正能量劇《青春警事》中的一幕。在大結局的極限救援行動中，熱成像技術、裝甲車和特警的重兵出擊，不僅令人眼前一亮，也高度契合了新時代人民警察“科技強警、改革興警”的變化。

△《青春警事》宣傳海報

制片人說：“仿真道具的運用，是為了展現一種真實感，我們希望通過一種電影質感的方式呈現出一種不一樣的狀態，把最好的東西展現給觀眾，同時也體現出當代的強國警力。”

可惜的是，真的假不了，假的真不了。弘揚“科技強警”，咱們可不能玩虛的！作為紅外熱成像行業的專業人士，我們一眼就發現了電視劇中熱成像鏡頭的BUG所在。

仔細觀察以下兩張圖片，你發現問題了嗎？

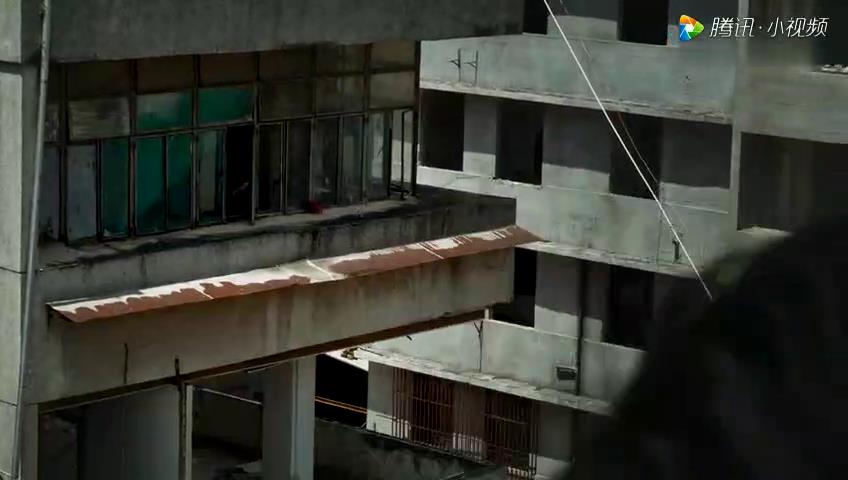

△劇中救援行動地點可見光畫面

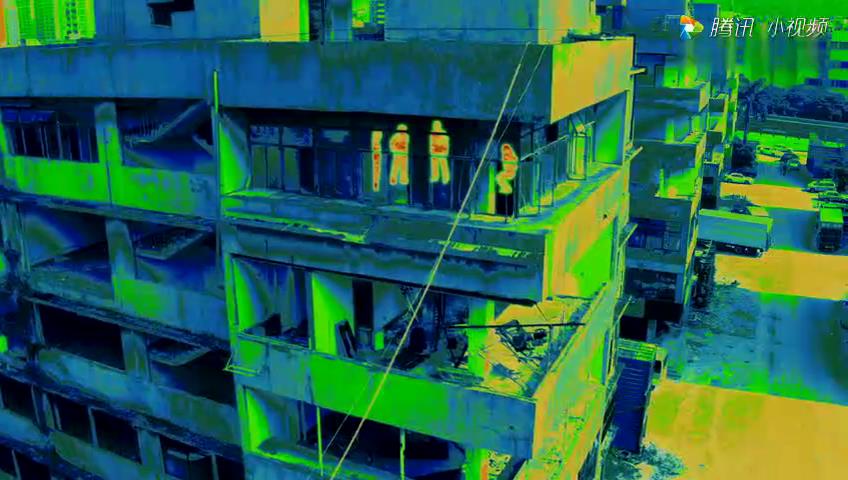

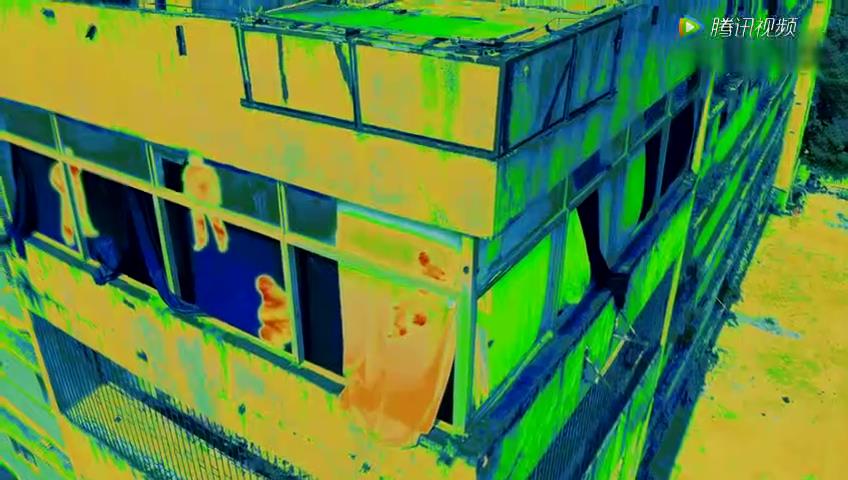

△劇中救援行動地點熱成像畫面

。

。

。

。

。

。

揭秘啦！

【BUG1】

畫面中的墻體顏色過于不均勻，但是沒有正確地反映建筑結構表面的溫度場分布，而是簡單地根據肉眼可見的物體顏色深淺做了偽彩效果處理。

以下是同一棟樓房的可見光圖片、模擬熱成像APP效果圖和熱像儀拍攝的真實熱像圖對比。我們可以看到，由于墻體內部的建筑結構材料不同，經過熱傳遞之后造成墻體表面溫度也有了差異，因此真實的熱像圖是能夠正確展現這種差異，甚至是建筑內部結構的。

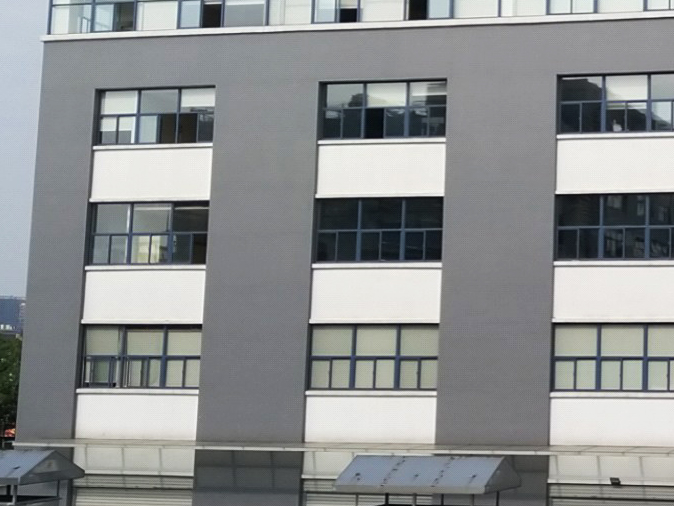

△樓房可見光圖片

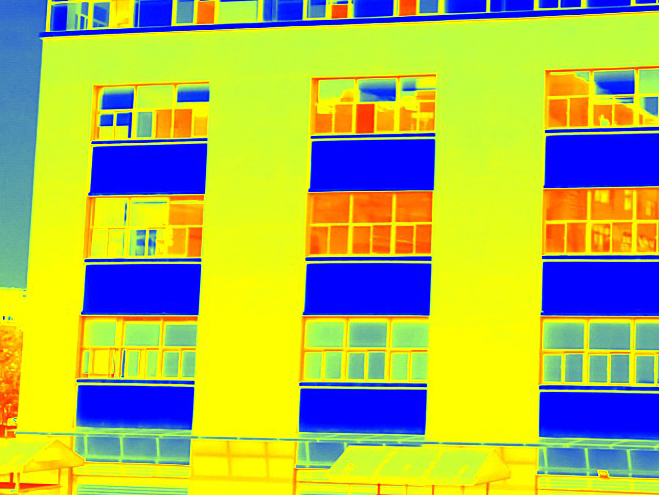

△模擬熱成像APP效果圖

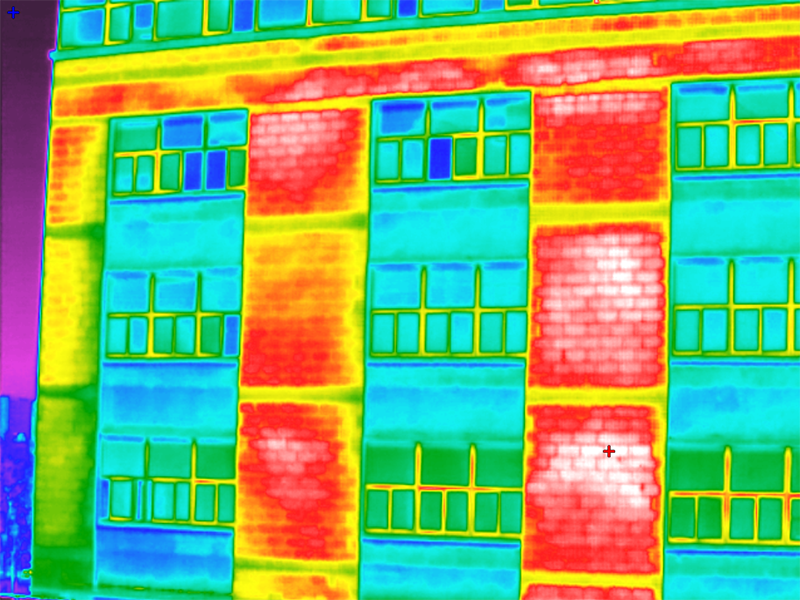

△真實熱像圖，能看到建筑磚體結構

知識點：紅外熱像圖可以反映物體表面的溫度分布狀態，不同顏色代表被測物體的不同溫度，顏色和溫度的對應關系（即色帶）是由熱像儀內置軟件設定的

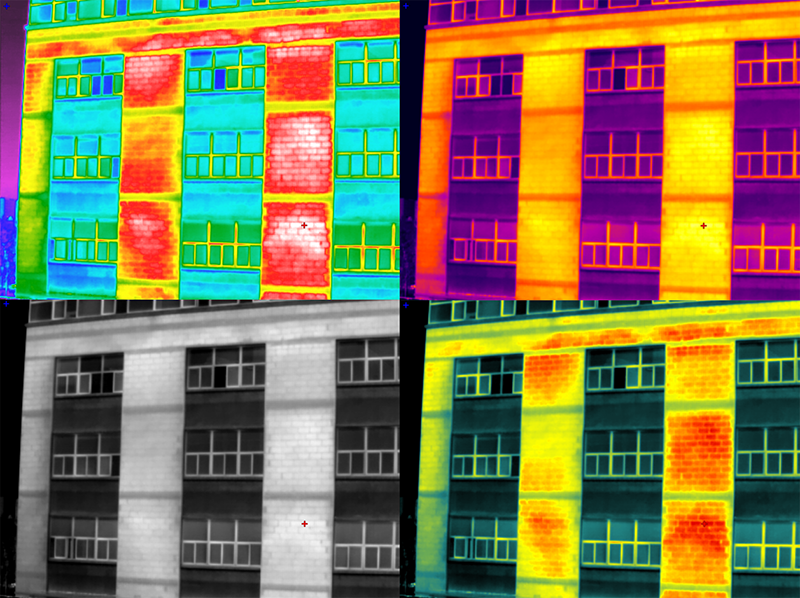

△真實熱像圖（4種不同的色帶）

【BUG2】

畫面中明顯能夠透過窗戶看到里面的人，這是紅外熱像儀無法做的。

以下是同一個人在窗戶后張開雙手的可見光圖片、模擬熱成像APP效果圖和熱像儀拍攝的真實熱像圖對比。我們可以看到，真實的熱像圖是“看不見”窗戶里面有什么人或物體的。

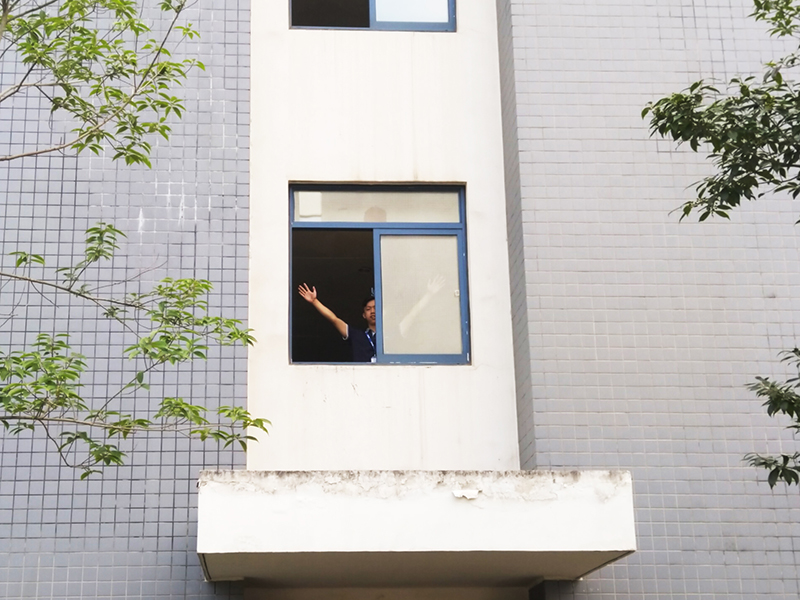

△人在窗戶后張開雙手的可見光圖片

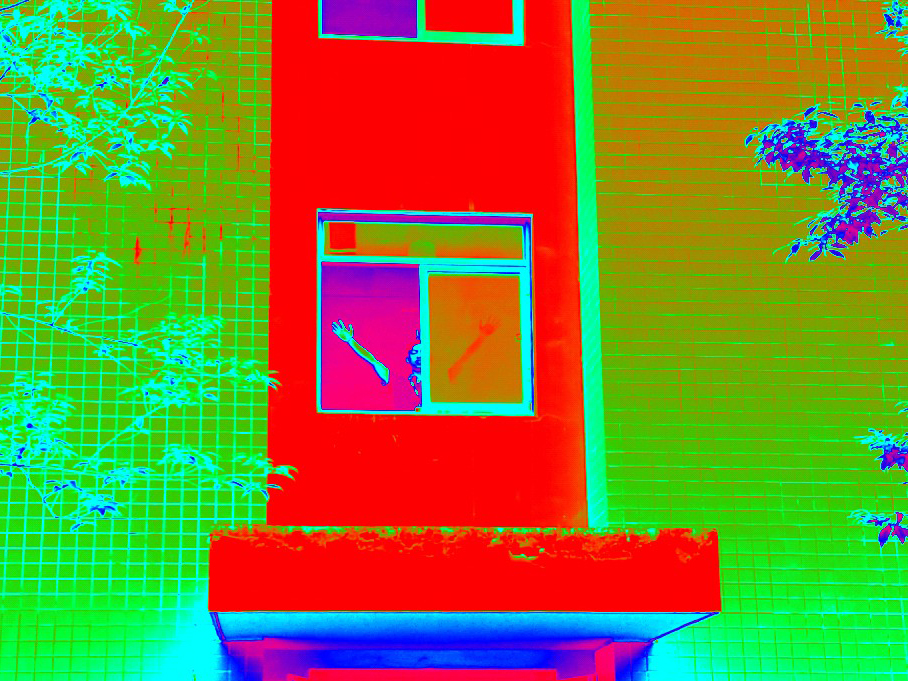

△模擬熱成像APP效果圖，能看見窗戶后的左手

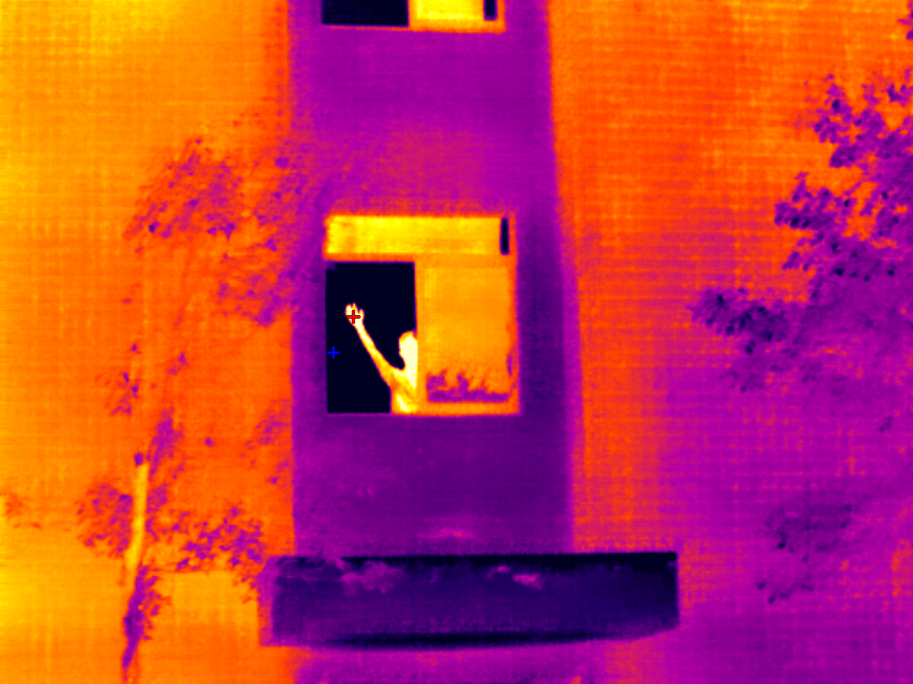

△真實熱像圖，看不見窗戶后的左手

知識點：紅外熱像儀沒有透視功能，無法穿透玻璃、墻壁等物體發揮其探測作用

希望在往后的影視作品中，導演和制片人們在幫咱們宣傳紅外黑科技的時候，能夠盡量使用紅外熱像儀拍攝的真實熱成像鏡頭，不要再誤導人民群眾啦~~~

——————————廣告分割線——————————

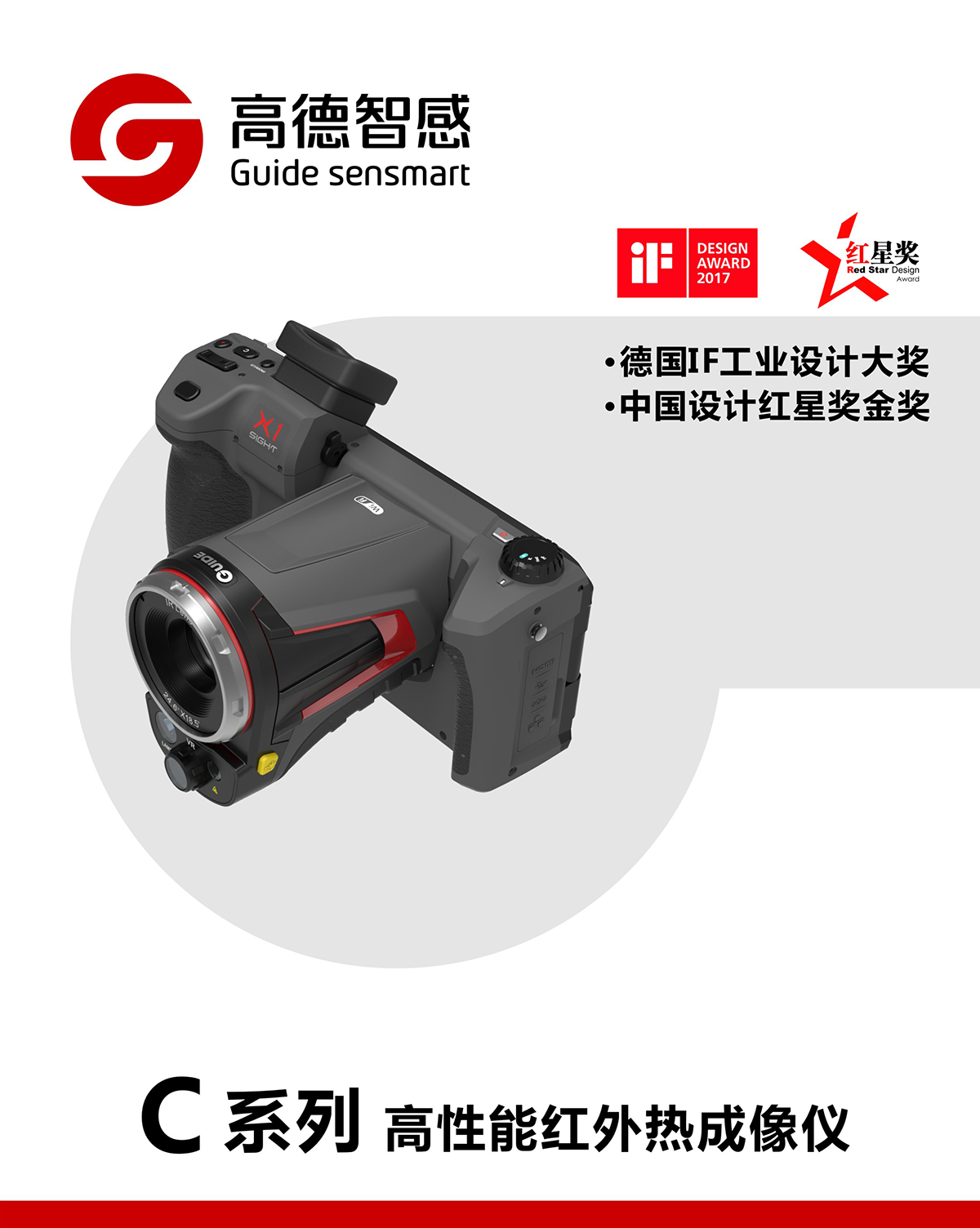

給各位影視界的大佬們隆重推薦我們高德智感的旗艦機型——榮獲了德國IF大獎和中國紅星獎金獎的C系列高性能紅外熱成像儀，高分辨率成像效果優異，可旋轉鏡頭＋屏幕，隨心所欲拍大片！

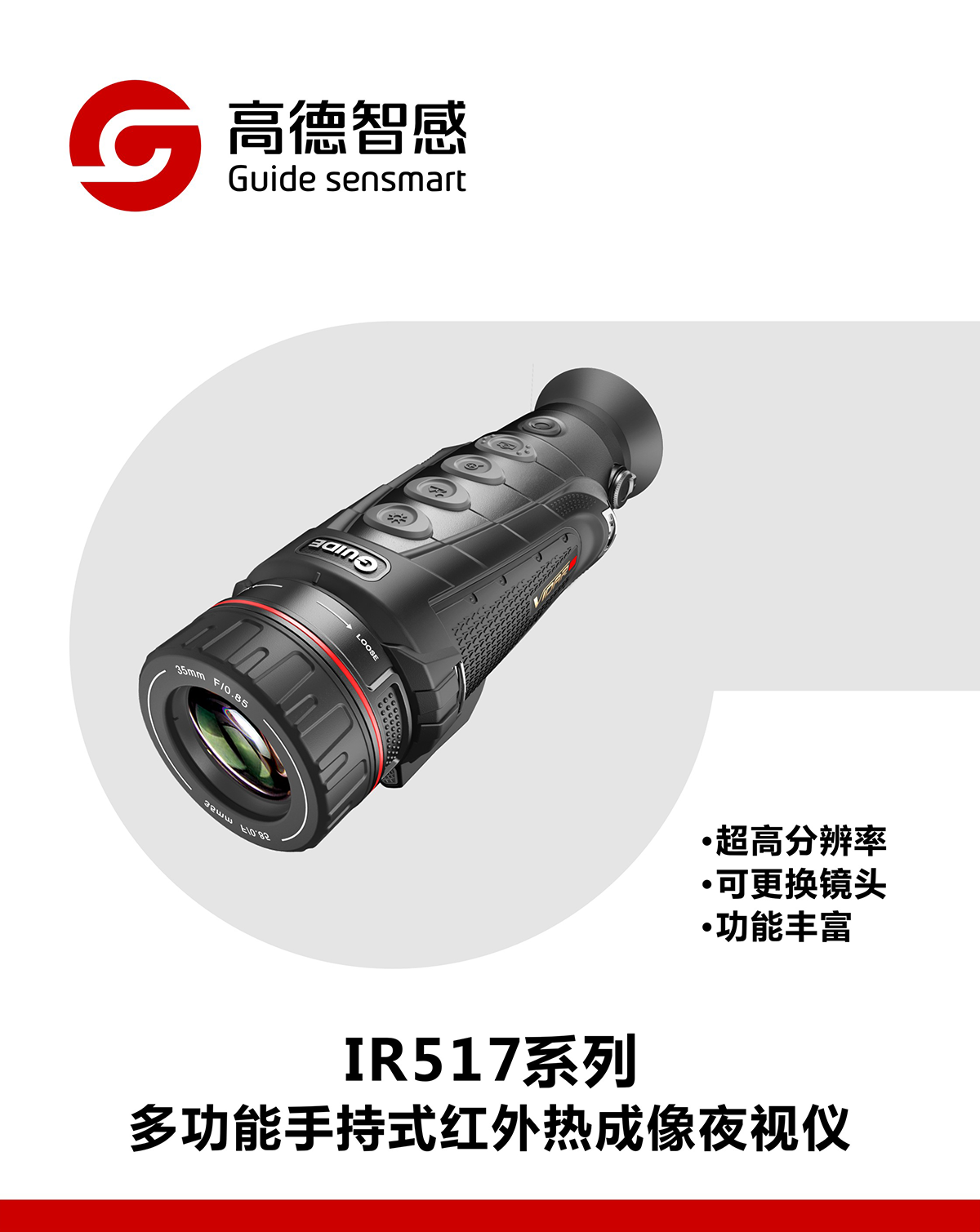

還有入選了公安部“2018-2019年度反恐救援裝備協議供貨采購項目”的IR517系列多功能手持紅外熱成像夜視儀，不懼黑夜、雨、霧等惡劣天氣與環境，自帶Wi-Fi和GPS，是警用執法和搜索救援的有力武器！
