紅外熱像儀是獲取被測目標的紅外輻射能量分布圖形數據的儀器。所有高于絕對零度（-273℃）的物體都會發出紅外輻射。紅外熱像儀的工作原理是使用光電設備來檢測物體發生的紅外輻射輻射，并在輻射與表面溫度之間建立相互聯系。紅外熱像儀獲取的熱圖像上，不同顏色代表被測物體的不同溫度。通過查看熱圖像，可以觀察到被測目標的整體溫度分布狀況，研究目標的發熱情況，從而進行下一步工作的判斷。

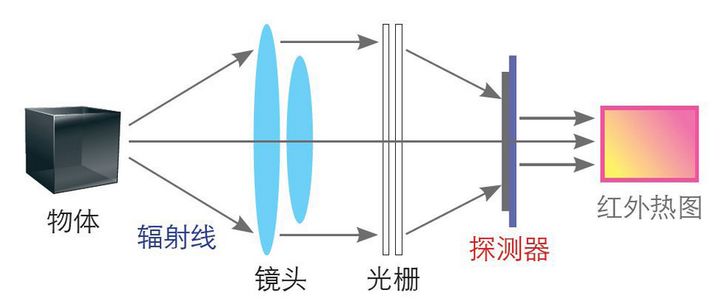

紅外熱像儀是利用紅外探測器、光學成像物鏡先接收被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元上，由探測器將紅外輻射能轉換成電信號，經放大處理、轉換或標準視頻信號通過電視屏或監測器顯示紅外熱像圖。

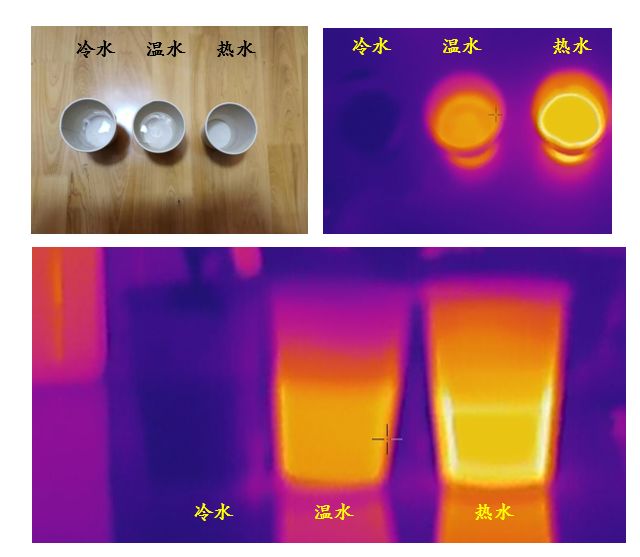

對于日常使用場景水是用于測試的較好物體，能夠方便獲取不同溫度范圍內水，開水的溫度為100℃（一個大氣壓），冷水溫度與氣溫相當，開水和冷水混合可以得到不同溫度的水，用于評估成像儀的效果。三種不同溫度水成像效果如下：

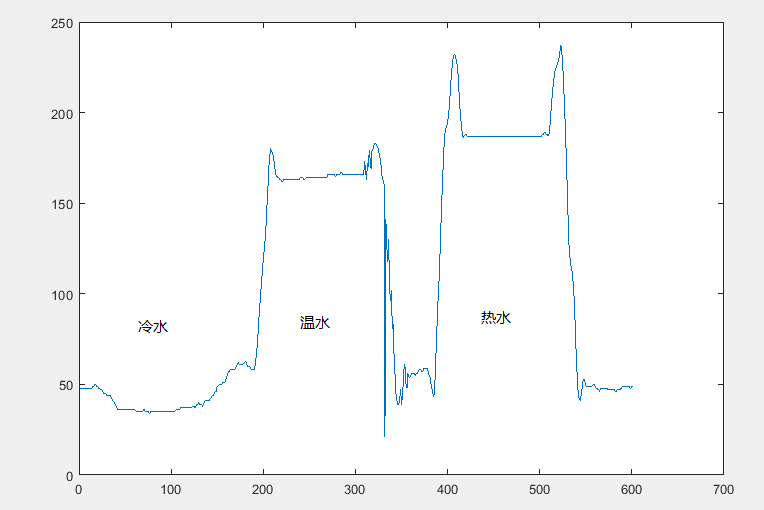

讀取的紅外數值如下：

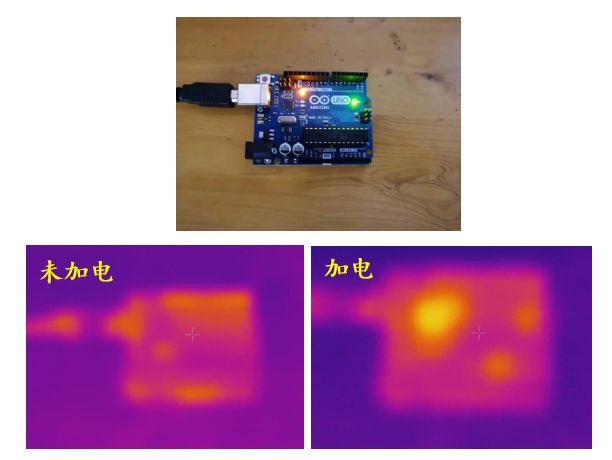

下圖是采用電路板通斷電兩種狀態比較熱成像儀效果，核心運算器件的溫度與普通器件的差異加大，其發熱效果顯著
