對于專業的熱像工程師而言，在使用紅外熱像儀進行溫度檢測的過程時，拍攝清晰聚焦的熱圖像只是實際工作的一小部分。除了要拍好，我們還要會“看”， “看”就是分析熱圖像，從熱圖像上獲取信息來輔助我們的診斷，而使用紅外分析軟件來“看”熱圖像，則可以幫助熱像工程師更高效地進行調整、復查和分析，發現更多溫度數據。

使用紅外分析軟件對熱圖像進行分析是一個復雜但重要的過程。其不僅可以調整圖像以便通過有效的方式呈現問題隱患，還可以使用標記或其他工具量化問題的嚴重度，最后再將分析結果生成專業的分析報告，直觀的展示問題所在，從而讓熱圖像發揮最大的作用。

ThermoTools紅外分析軟件操作指導

在紅外分析軟件的應用中，輔助電力故障檢測是較常見的一類，其通過對熱像儀拍攝熱圖的分析和結合DLT664設備診斷等指導標準，從而幫助運維人員快速獲取故障信息，提高運維效率，降低安全隱患。熱圖分析的關鍵在于圖像優化、溫度測量和最后的報表分析。

1.圖像優化

圖像優化就是調整圖像色差和對比度，使得異常溫度區域或重點測量區域更明顯，主要應用的工具就是熱調節和調色板。圖像優化僅影響熱圖的外觀，不會影響溫度測量結果。

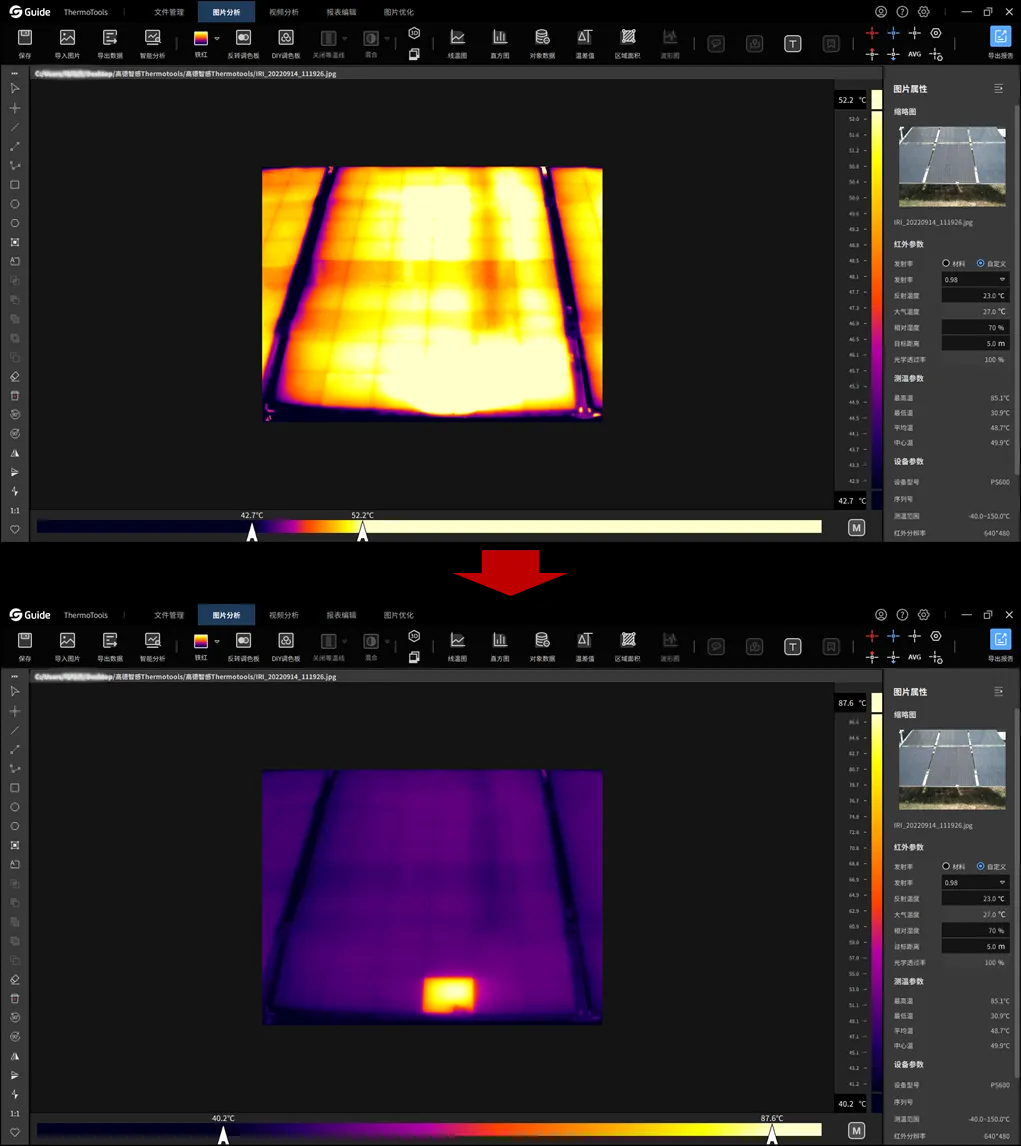

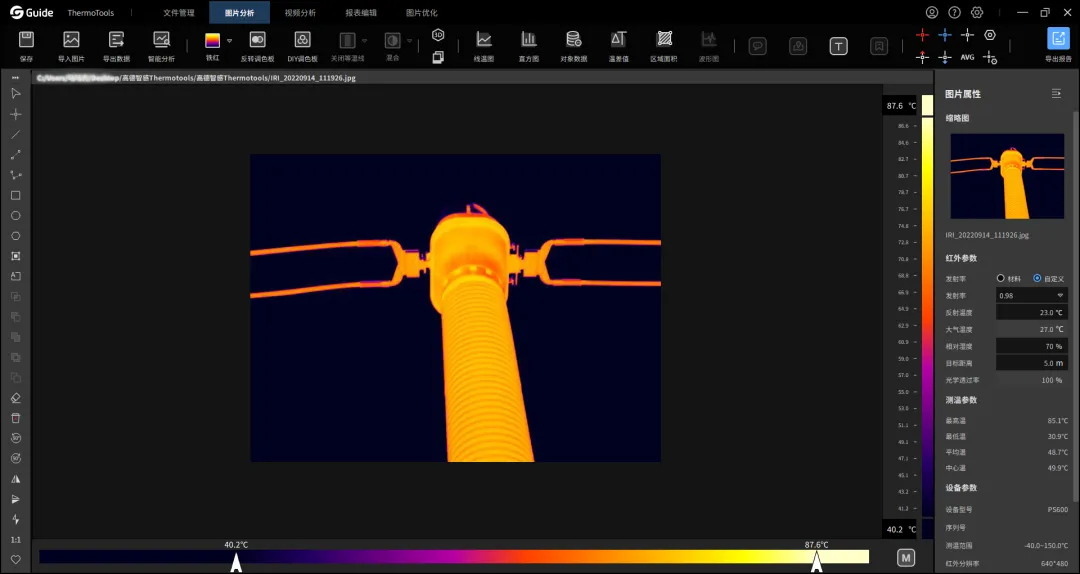

跨度從42.7℃至52.2℃調整為40.2℃至87.6℃

手動調整圖像的跨度和電平就是熱調節的過程。跨度是指圖像中看到的溫度窗口，電平是指跨度的中點。上圖中光伏板出現了熱異常，為了更好地看清它們，我們可以對圖像進行熱調節，當我們將跨度從42.7℃至52.2℃調整為40.2℃至87.6℃，可以清楚地看到疑似損壞的異常高溫點。

同時還可以結合調色板功能調整熱圖，強化熱差異的視覺表現，以提供更易于查看和理解的熱圖像。上圖中將光伏板熱圖像的調色板由鐵紅換成彩虹2，從而使光伏板異常高溫點更加突出，且熱源呈梯度擴散，如下圖所示。

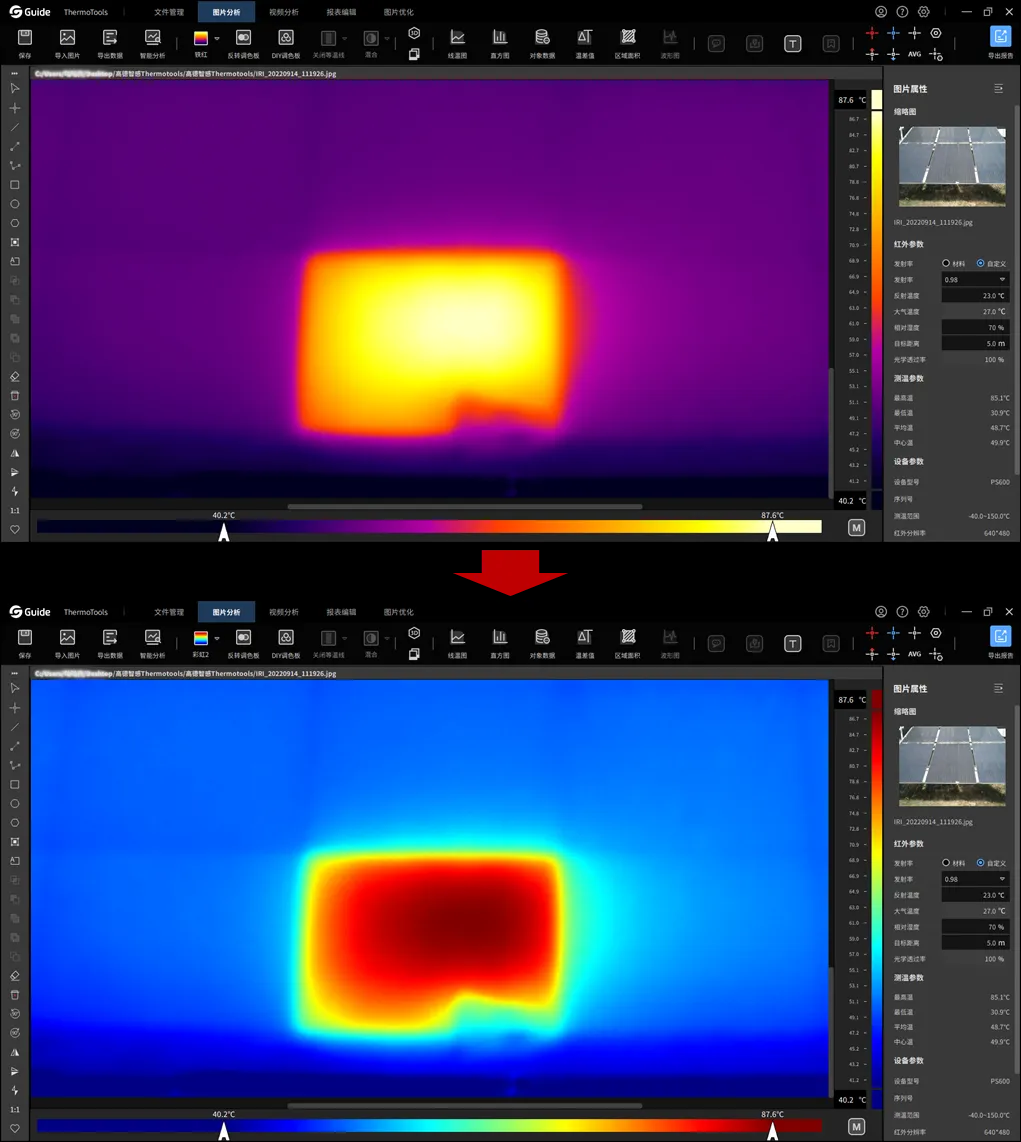

熱圖異常點放大后偽彩色對比

2.溫度測量

在圖像優化完成后，就可以開始進行溫度測量了，針對重點位置或高溫異常點位進行測量，可以使我們獲得精確的溫度信息。ThermoTools包含多種溫度測量工具，如點測溫、線測溫和區域測溫等。通過調整顯示各點位溫度信息，可以輔助完成分析結果或故障問題診斷。

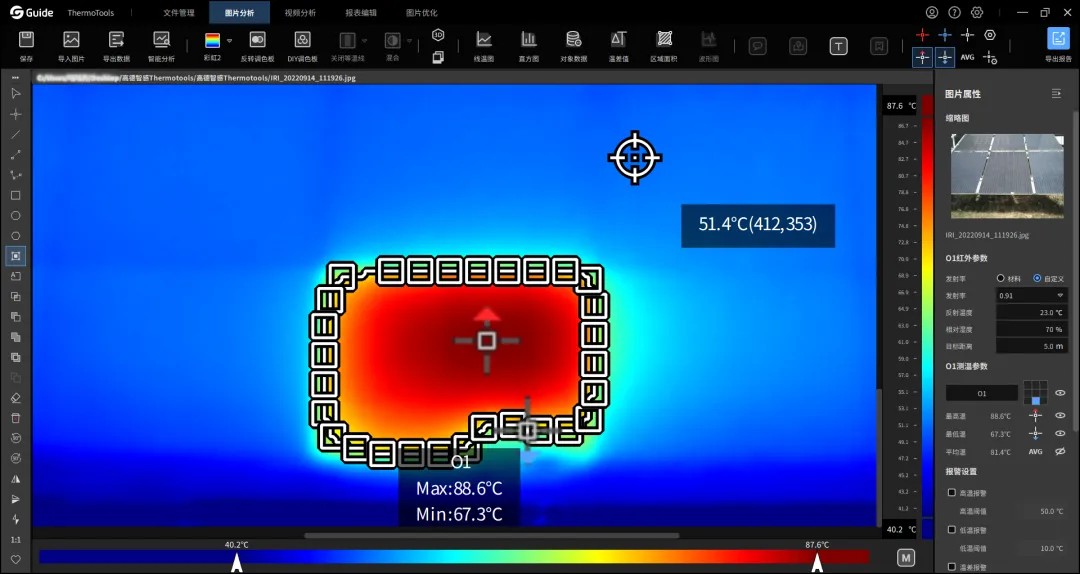

使用描邊工具框選異常高溫區域

區域測量工具基本工作方式相同，都是通過選取目標獲得測量結果。上圖中，我們使用ThermoTools的描邊工具框選出異常高溫區域后，得出區域內最低溫達67.3℃，最高溫為88.6℃，遠高于周圍溫度。

區域測量工具可以是矩形、圓形、橢圓、直線或自由多邊形。右側邊欄的參數部分（圖片屬性）顯示了所有可調整變量，這些變量可補償影響溫度讀數精度的材料、表面條件、反射溫度和大氣因素的差異。紅外熱像儀檢測的是紅外輻射，而不是溫度。它們根據輻射強度和輸入的輻射率、反射溫度、相對濕度、目標距離等來計算溫度。這些參數輸入得越準確，溫度計算也會更精準。

3.報表分析

ThermoTools紅外分析軟件具備強大的報表分析能力。有了ThermoTools的參與，紅外分析報告的流程就變得更簡潔、更高效、更具一致性。

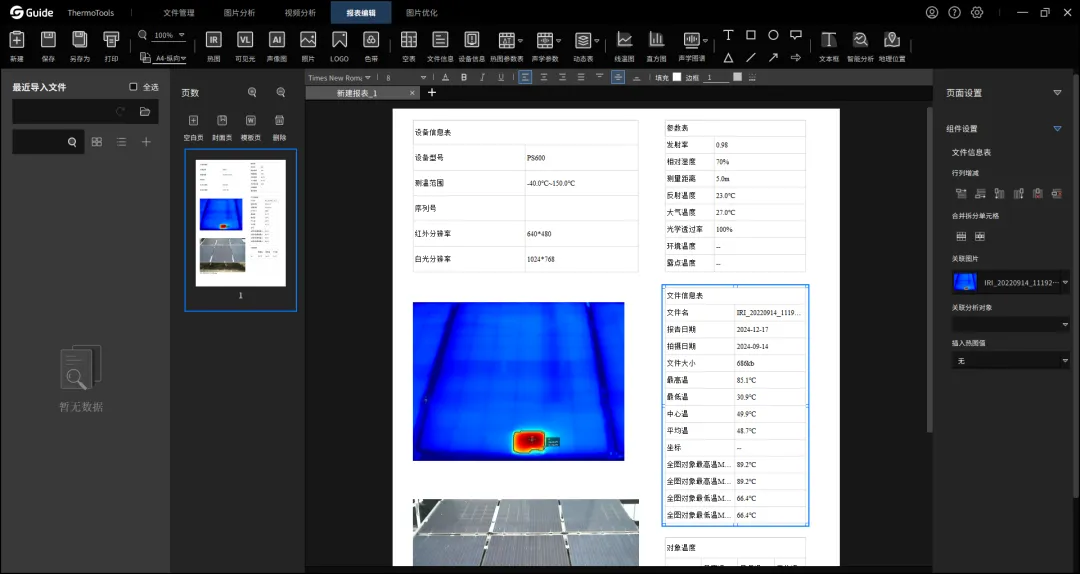

在對圖像進行熱調節、溫度異常測量并完成分析后，ThermoTools不僅可以將圖像批處理添加到報告中并選擇合適的報告模板，也可以創建專屬的報告模板，且會自動生成包含所有測量數據的報告，并提供注釋字段以供評論和建議，該報告可以保存為Word文檔或PDF格式，以供分享和其他人查看。

ThermoTools是高德智感推出的工業測溫方向紅外熱圖分析軟件，使用它可管理數以千計的紅外圖像和紅外視頻，其高效的自動化數據處理，可顯著簡化工作流程并提高效率。關于高德智感ThermoTools紅外分析軟件的圖像優化、溫度測量、報表分析功能已為大家做了基礎的使用介紹說明，當然它還有很多其它智能便捷的選項，需要您在應用中發掘體驗！
